RF1906是一款由数字鉴频鉴相器、精密电荷泵和可编程参考分频器等模块组成,最高工作频率可达6GHz的频率合成器。该产品具有整数分频和小数分频功能,可根据需要产生多种类型的调频连续波,如锯齿波、三角波、抛物线波等,同时可实现FSK和PSK调制。
- 高速和低速FMCW斜坡发生
- 25位固定模数可提供次赫兹频率分辨率
- 可编程电荷泵电流
- 可实现斜坡延迟、终端功能
- 调制产生锯齿波、三角波、梯形波和抛物线波形
- 具备FSK和PSK功能
- 数字锁定监测,三线串行接口
- ESD性能:2KV HBM、1KV CDM
FMCW雷达
通信设备
仪器仪表
航空航天
产品型号 | RF工作频率Hz | PFD最高频率 | 归一化相位噪底 | 相位噪声 | 工作电压 | 温度范围 | 封装 |
RF1906 | 800MHz~6GHz | 100MHz | -215dBc/Hz | -105dBc/Hz@50kHz | 3.3V | -40 ~ 125 ℃ | QFN 24PIN |

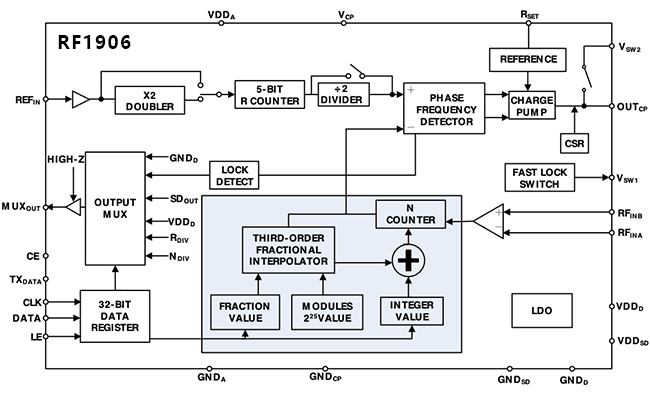

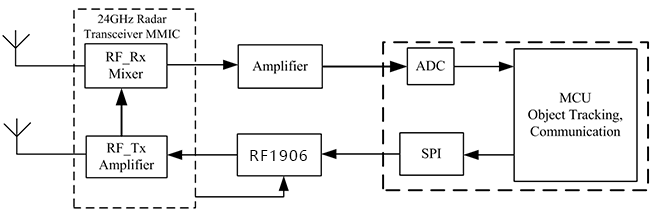

FMCW雷达系统
在FMCW雷达系统中,RF1906用于产生此类型雷达所必需的锯齿或三角斜坡。过去,PLL直接由直接数字频率合成器(DDS)驱动以产生所需类型的波形。由于RF1906上实现的波形产生机制,DDS不再使用,使成本得以降低。PLL解决方案优于另一种产生FMCW斜坡的方法(以DAC直接驱动VCO),这种方法需要补偿VCO调谐特性的非线性度。PLL方法无需校准便可提供高度线性的斜坡。
