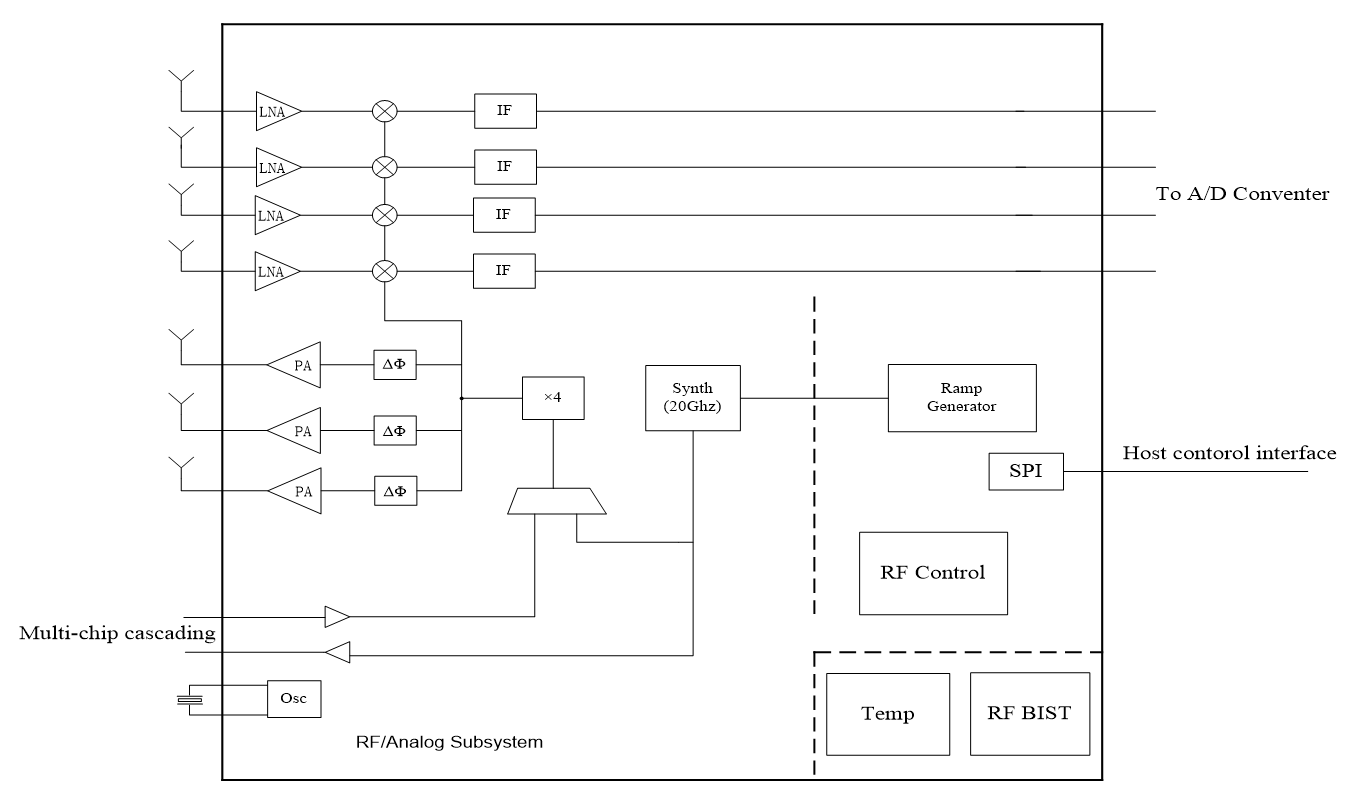

RF77TR34AIP是一款高集成度的77GHZ毫米波雷达收发器芯片。产品支持从76GHz到81GHz的整个频段。采用先进的RFCMOS工艺,具有高集成、高性能、低功耗的特点。产品集成了三路发射器、四路接收器、锁相环和低相位噪声VCO,支持多手势控制、空间人体监测、呼吸监测、呼吸心率睡眠检测、跌倒监测等雷达应用。主要面向物联网、智能家居、智慧健康等民用领域。
1、集成三路发射四路接收通道
2、0-180°移相器
3、集成高速锁相环频率综合器
4、内置发射功率校准和自测试
5、集成高通滤波器
6、标准SPI接口
7、具有40Mbps的最大传输率
8、1.1V、2.5V、3.3V供电电压;可采用内部LDO单电源3.3V,也可使用外部电压1.1V、2.5V、3.3V
工业自动化
智慧交通
智慧安防
产品型号 | 收发通道 | RF工作频段 | Rx 增益 | TX相位噪声 | TX输出功率 | 封装 |
RF77TR34AIP | 三发四收 | 76GHz~81GHz | 25-65dB | -105.6dBc/Hz | 9.84dBm | FCCSP |
毫米波雷达传感器
毫米波作为一种非接触式传感技术,可用于检测物体,并提供物体的距离、速度和角度信息。此外,毫米波能够穿透塑料、墙板和衣服等特定材料,并且不受雨、雾、灰尘和雪等环境条件的影响。因此,在工厂自动化、楼宇自动化、城市交通管理、智能家居,及其他需要人机交互的场合,在众多传感技术中成为最佳选择。
