我们说话的声音，

眼睛看到的景色、图像，触摸到的温度，

个人呼吸、体温、血压等，都是模拟信号。

很多时候需要将这些模拟信号

转换成数字信号，进行存储和传输。

那么，如何让这两个不同语言的“异国男女”

正常沟通交流然后制造出“爱情的火花”？

ADC芯片

搭一座沟通的“鹊桥”

想要让模拟信号和数字信号顺利“交往”，就需要一座像“鹊桥”一样的中介，将两种不同的语言转变成统一的语言，消除无语言障碍。这个鹊桥就是转换器芯片，也就是ADC芯片。

ADC芯片的全称是Analog-to-Digital Converter, 即模拟数字转换器，是连接模拟世界与数字世界的桥梁，是一种把模拟信号转换为数字信号的芯片。

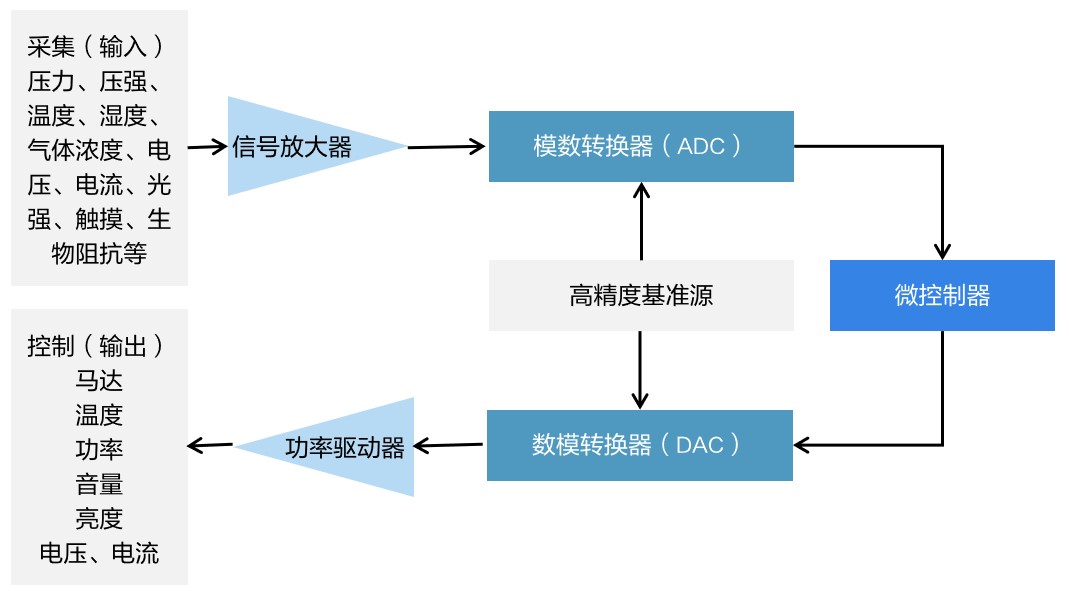

在一个完整的信号链中，传感器采集到真实世界的自然信号，如电磁波、声音、图像、温度、光信号等，并将这些自然信号转化成模拟的电信号，经放大器将模拟信号放大，再由ADC将模拟信号转化为数字信号；数字信号经过MCU或DSP等处理后，再由DAC还原为模拟信号，通过扬声器、马达、LED等输出设备输出到真实世界。

那么，一枚“内外兼修”的优质ADC芯片，需要具备怎样的基本指标？

AD/DA芯片的主要性能指标包括采样速度和精度，其余指标还包括功耗、转换速率、信噪比、微分非线性等。

采样速度：用Sample Per Second（SPS）衡量，代表ADC可以转换多大带宽的模拟信号，高速AD/DA能够解析更高频率的信号。

精度：用Bit单位衡量，用来表示转换出来的数字信号与原来的模拟信号之间的差距，Bit数越高的AD/DA芯片精度越高。

高精度ADC芯片

模拟电路皇冠上的明珠

高精度ADC是模拟芯片中技术含量最高的芯片之一，被称为模拟电路皇冠上的明珠，研发制造难度高。

目前，几乎一半的电子产品中，都有ADC芯片，随着客户对电子产品信号要求越来越高，高精度的ADC芯片成市场刚需。全球能生产高性价比的高精度ADC芯片企业不到十家，而又以美国企业为主。

一款好的ADC芯片体现在高精度、低功耗、转换效率等指标上。目前制造ADC芯片的温度传感器和高精度振荡器非常紧缺，这也是国内ADC芯片市场的一大痛点。

而随着全球微型化工艺的进步，ADC芯片的尺寸越来越小，客户对芯片的耐噪性要求逐渐提升，也就意味着芯片在选型上必须更加精确，这让芯片的通道选择、PGA选择、输出速率等的选择难度更高。对初创企业而言，进军ADC芯片就是一个挑战不断的“巨坑”。

国产替代

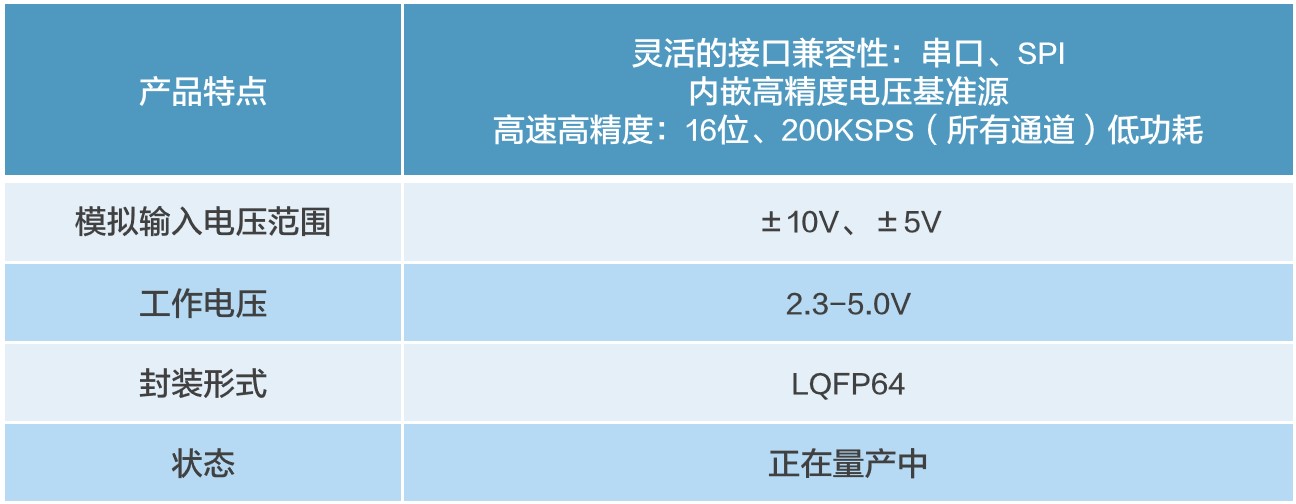

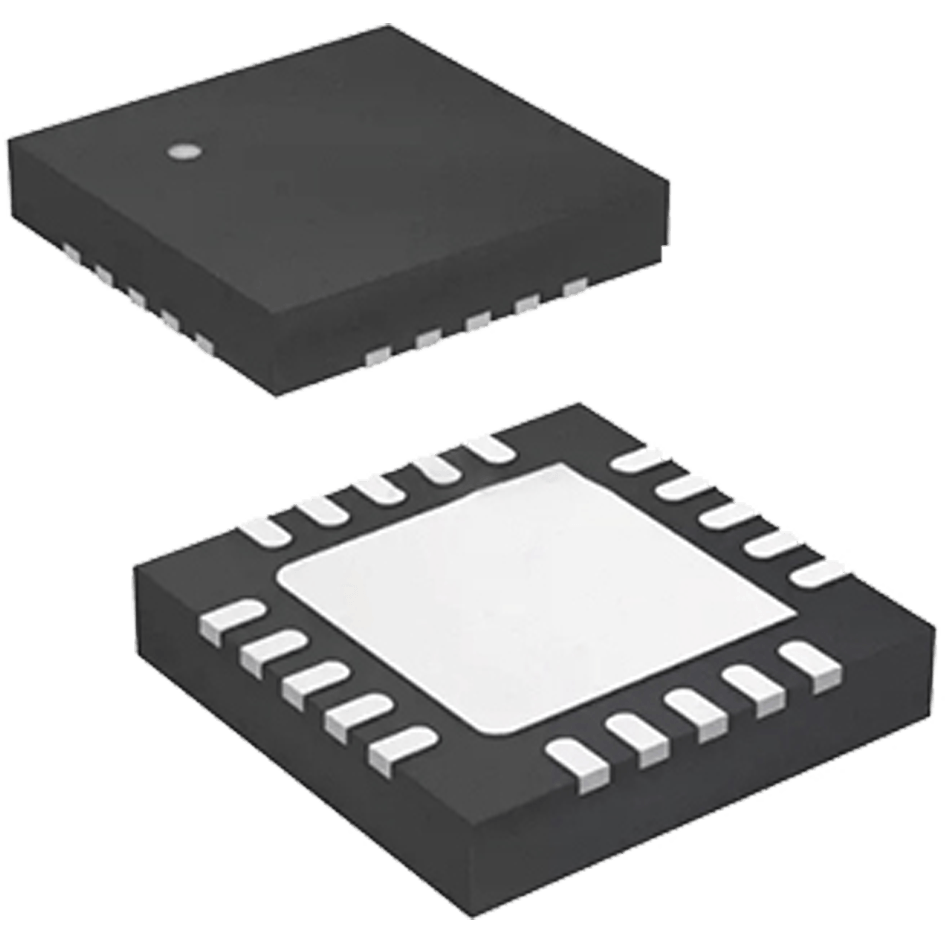

16位8通道高精度ADC芯片

造芯片难，造ADC芯片难上加难。面对并存的机遇与挑战，旷时科技凭借丰富的经验、顶尖的团队与雄厚的实力，匠心研发，创新推出首款可同时采样的16位8通道高精度ADC芯片，可作为国外同类芯片的替换，且成本优势更明显。

该芯片内置模拟输入箝位保护、二阶抗混叠滤波器、采用保持放大器、16位电荷再分配逐次逼近数模转换器、灵活2.5V基准电压源。

其主要运用领域包括：

— 电力监控和保护系统；

— 仪表和控制系统；

— 多相电机控制；

— 数据采集系统。

旷时科技16位8通道高精度ADC芯片的创新研发，将帮助越来越多的行业和产品实现“数字化”、“智能化”。而随着该高精度ADC数模转换器的投入使用，雷达传感技术方案在功能、性能、稳定性、抗干扰特性优势会更完美的体现。

作为一家专注于毫米波雷达芯片设计、天线设计、算法研究并提供相应完整解决方案的创新型高科技公司，旷时科技始终聚焦客户需求，为客户提供最具竞争力的解决方案和服务，助力智能家居、智慧物联、智慧健康、智能驾驶等行业发展。
